Wichtigste Einstellung: Put/Get-Kommunikation aktivieren

spstiger

Die Kinco HMI nutzen für die Kommunikation mit der Siemens S7-1200/1500 die Put/Get-Kommunikation. Damit die Kommunikation mit dem HMI und dem Siemens Treiber funktioniert muss in der S7-CPU die Put/Get-Kommunikation im Menü "Schutz & Security" -> "Verbindungsmechanismen" aktiviert werden. Das ist die wichtigste Einstellung, damit die Kommunikation zwischen Siemens SPS und Kinco HMI gut funktioniert.

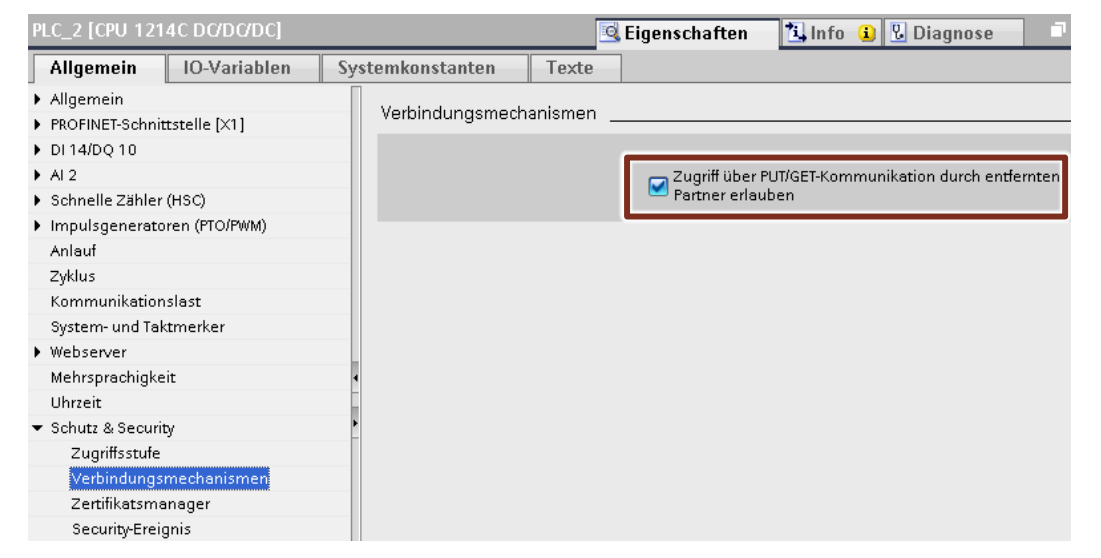

Put/Get-Kommunikation aktivieren

Ernst123

Auch die Vernetzung muss eingestellt sein: (hat mich einen halben Tag gekostet)!

TIA Portal: CPU ... Eigenschaften ... Allgemein ... Profinet-Schnittstelle ... Ethernet-Adressen ... Schnittstelle vernetzen mit ... Subnetz: PN/IE_1 auswählen ( "nicht vernetzt" war bei mir eingestellt)

spstiger

Interessant, danke für den Hinweis. Wir haben bei uns eine S7-1200 im Einsatz gehabt für ein Demoprojekt. Dort war das nicht notwendig, eventuell war das im Projekt auch voreingestellt. Welche TIA-Version ist das?

Ich habe manchmal das Gefühl, dass Siemens hier an den Standardeinstellungen der Versionen hin und wieder Dinge ändert, die eine Anbindung erschweren.

Ernst123

ich habe noch die TIA V15, aus dieser Zeit (2018) stammt auch die CPU1212 FS06 (Set).

Ja, Siemens wird immer vorsichtiger mit Zugriffmöglichkeiten - wenn der Anwender selbst das Häkchen setzt, ist dieser allein verantwortlich ...
